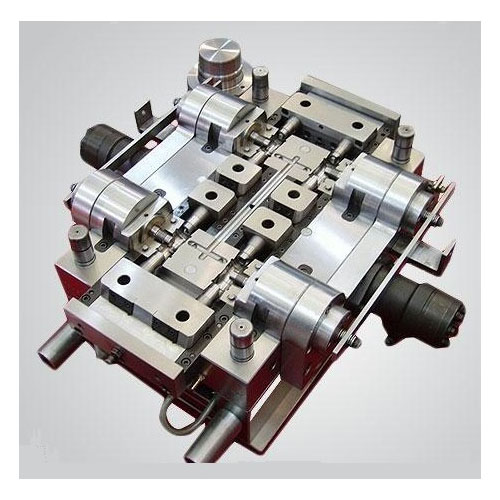

alumíniumötvözetből készült öntvényformák

alumíniumötvözetből készült öntőformák nagy mennyiségű gyártáshoz

A kiváló minőségű alumíniumötvözetből készült öntőformák közvetlenül meghatározzák az öntvények méretpontosságát, felületi minőségét és gyártási stabilitását, és alkalmasak autóalkatrészek, elektronikus hűtőbordák, ipari burkolatok, háztartási készülékek és különféle precíziós alumíniumötvözet alkatrészek tömeggyártásához.

Leírás

Az alumíniumötvözet öntőforma az alumíniumötvözet öntvénygyártáshoz használt alapvető szerszám, amely olyan funkciókat lát el, mint az olvadt fém öntőforma kitöltése, hűtése, formázása és kinyomása.

Öntőanyagok és felületkezelések:

  1. Öntőformák acéljai: A gyakori anyagok közé tartoznak a hő- és kopásálló öntőformák acéljai, mint például a H13, S136 és 420. A megfelelő minőséget az alumíniumötvözet típusának és a gyártási mennyiségnek megfelelően kell kiválasztani, és megfelelő hőkezelést kell alkalmazni.
  2. Felületkezelés: Az nitridálás, krómozás, PVD vagy más felületkeményítő kezelések olyan eljárások, amelyeket a kopásállóság és az alumínium tapadásgátló tulajdonságok javítása, a forma élettartamának meghosszabbítása és a felületi minőség javítása érdekében alkalmaznak.
  3. Hőkezelés és edzés: A precíz hőkezelési eljárások (edzés, edzés és öregítés) növelhetik a forma keménységét és szívósságát, csökkentve a hőrepedés és a deformáció kockázatát.

A forma szerkezete és tervezésének legfontosabb pontjai:

  1. Üreg és mag pontossága: Használjon megfelelő tűrési illesztéseket és pozicionáló szerkezeteket a forma zárási pozíciójának és az üreg konzisztenciájának biztosításához, ezáltal elérve a stabil méretpontosságot.
  2. Hűtőrendszer tervezése: Helyezze el megfelelően a hűtőcsatornákat (vagy a beágyazott hűtőcsöveket) a forma hőmérsékletének szabályozása, a megszilárdulási ciklusok lerövidítése, valamint a hőterhelés és a deformáció csökkentése érdekében.
  3. Beömlőnyílások és csatornák: Optimalizálja a beömlőnyílások típusait és pozícióit, és tervezzen megfelelő áramláselosztókat és túlfolyó/szellőző funkciókat a sima öntvénytöltés biztosítása és a porozitás és hideg záródások elkerülése érdekében.
  4. Kivételi és csúszó mechanizmusok: Tervezzen kivételi csapokat, lemezeket vagy csúszókat az alkatrész geometriájának megfelelően, hogy biztosítsa a biztonságos és megbízható kivételt és ürítést, csökkentve az öntési károkat.
  5. Szellőzőnyílások és szellőzőhornyok: Tervezzen hatékony szellőzőcsatornákat a választóvonalaknál és a kritikus helyeken, hogy csökkentse a beszorult levegőt és az égési nyomokat.

Öntőforma-gyártási folyamatok:

  1. Precíziós megmunkálás: Használjon olyan eljárásokat, mint a CNC marás, huzal EDM, lassú előtolású huzalvágás, süllyesztett EDM és csiszolás, hogy nagy pontosságú üreg- és magmegmunkálást érjen el.
  2. Összeszerelés és hibakeresés: Hőkezelés után szerelje össze pontosan a formakomponenseket, végezzen illeszkedési ellenőrzéseket, és hajtson végre próbaöntési paraméter-beállításokat a pontos zárás, kilökés és elválasztó mozgás biztosítása érdekében.
  3. Próbaöntés és korrekció: Próbaöntéssel készítse el az első darabokat, elemezze a hibákat, és állítsa be a beömlőnyílás, a hűtés és a kivetés paramétereit; ha szükséges, végezzen üregkorrekciót.

Az alumíniumötvözetből készült öntőformák tipikus alkalmazási területei:

  1. Autóipar: nagy szilárdságú és nagy pontosságú alumíniumötvözet alkatrészek, például motoralkatrészek, sebességváltó alkatrészek és karosszéria kiegészítők.
  2. Elektronika és hűtőbordák alkatrészei: jó hővezető képességet és felületi minőséget igénylő alkatrészek, például hűtőbordák házai, bordák és szerkezeti konzolok.
  3. Ipari berendezések és házak: közepes és nagy méretű alumínium alkatrészek, például motorházak, sebességváltó burkolatok és műszerházak.
  4. Fogyasztási cikkek: készülékpanelek, dekorációs alkatrészek és alumíniumötvözetből készült alkatrészek, amelyek kiváló minőségű megjelenést igényelnek.
