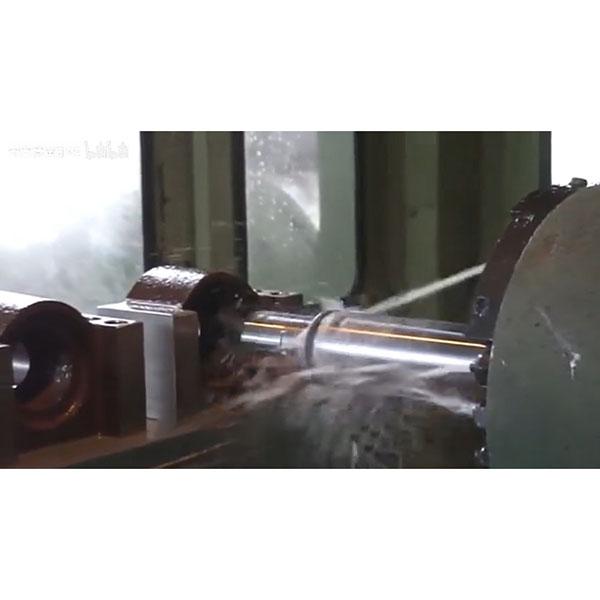

CNC fúrási szolgáltatások nagy átmérőjű, pontos furatokhoz

A CNC-fúrás elsősorban a furatátmérő pontosságának javítására, a koaxialitás és a pozicionális pontosság növelésére, a körkörösség és a felületi minőség javítására, valamint nagy átmérőjű vagy mély furatok geometriai korrekciójára szolgál. Az egyszerű fúráshoz vagy dörzsárazáshoz képest a fúrás nagyobb előnyökkel jár nagy furatok, magas geometriai pontossági követelmények és nagyobb mélységek esetén.

A CNC-fúrás alkalmazható munkadarabok és tipikus alkalmazási területek:

1. Nagy házak: például sebességváltók, szerszámgépek ágyai, kompresszorházak, szivattyútestek, szelepek.
2. Motor- és hajtáskomponensek: hengerblokkok, csapágyülések furatai, főtengelycsapágy furatai.
3. Hidraulikus és pneumatikus rendszerek: hidraulikus hengerek, szelepblokkok, elosztó furatrendszerek.
4. Öntőformák és sablonok: öntőforma-alap vezetőoszlop furatok, rögzítő furatok, nagy pontosságú betétfuratok.
5. Precíziós illesztésű furatok: csapágyülések, súrlódó/távolságos illesztésű perselyek, pozicionáló csapok furatai.
6. Utólagos csiszolást vagy perselyes préselést igénylő furatok: előzetes geometriai simításként használatosak.

Berendezések és megmunkálási konfigurációk:

1. Vízszintes fúrógép (HBM): nagy munkadarabokhoz és többoldalas furatok összetett megmunkálásához alkalmas.
2. Megmunkáló központok (függőleges/vízszintes): állítható fúrófejekkel párosítva finom fúrás és összetett felületmegmunkálás elérésére.
3. Speciális CNC fúrógépek: rendkívül stabil mély furatok vagy nagy koaxialitású furatrendszerekhez.
4. Eszterga-maró központok: excentrikus fúrószerszámok vagy motoros revolverfejek használatával a furatkorrekció és a környező elemek megmunkálása egy beállításban.

Szerszám- és munkadarab-rögzítő rendszerek:

1. Durva fúrószerszámok: nagy szerkezeti merevség, nagy feleslegek eltávolítására használatos.
2. Finom fúrófejek: mikrométeres pontosságú radiális beállító mechanizmusok a pontos méretezéshez.
3. Állítható, kiegyensúlyozott fúrófejek: ellensúlyokkal vagy automatikus beállítással csökkentik az excentrikus rezgést.
4. Csillapított (rezgéscsillapító) fúrórudak: hosszú túlnyúlású (mély furatú) megmunkáláshoz, a rezgés és a méreteltérés csökkentése érdekében.
5. Kombinált fúrószerszámok: integrált megmunkálás több lépcsős furatok, lépcsős furatok és letörések esetén.
6. Betétanyagok: bevonatos keményfém (TiAlN, AlTiN, CVD bevonatok), CBN (edzett acélokhoz), PCD (Al-Si ötvözetekhez).
7. Munkadarab-rögzítés: precíziós tokmányok, hidraulikus/hőre zsugorodó tartók, moduláris tartó rendszerek az alacsony futás és a stabilitás biztosítása érdekében.

Referencia folyamatábra CNC fúráshoz:

1. Rajz áttekintése: a furat tűrésének, a geometriai követelményeknek (koaxialitás, pozíció, körkörösség, merőlegesség) és a következő folyamatoknak (dörzsárazás/perselyezés/csiszolás) a megerősítése.
2. Referencia pontok meghatározása: rögzítési referencia pontok és megmunkálási sorrend megtervezése; az első megmunkálási referencia pontok (felületek, furatok) meghatározása, amelyek befolyásolják a későbbi pozicionálást.
3. Előmegmunkálás: fúrás vagy ésszerű tűréshagyás öntött/kovácsolt nyersdarabokon, általában 0,3–1,5 mm teljes tűrés a furat átmérőjétől függően.
4. Durva fúrás: a tűrésréteg rétegenkénti eltávolítása, a vágási mélység és az előtolás szabályozása a hőkoncentráció és a fal szakadásának elkerülése érdekében.
5. Félkész fúrás (opcionális): a furat méretének a végleges mérethez való közelítése és a geometria stabilizálása a finom fúrás hibáinak csökkentése érdekében.
6. Finom fúrás: kis vágási mélység és egyenletes előtolás; a végső méret elérése érdekében használjon szerszám-mikroszabályozást és programkompenzációt.
7. Folyamat közbeni mérés: érintőérzékelők vagy külső mérőeszközök (belső mikrométerek, légmérők) használata a méret és a pozíció ellenőrzéséhez; szerszámkompenzáció alkalmazása, ha szükséges.
8. Másodlagos műveletek (opcionális): dörzsárazás, csiszolás, polírozás, persely préselése vagy menetfúrás.
9. Tisztítás és sorjátlanítás: távolítsa el a forgácsolási maradványokat és a sorját a furat belsejéből a illeszkedés minőségének biztosítása érdekében.
10. Végső ellenőrzés és nyilvántartás: rögzítse a méreteket, a geometriai pontosságot és a felület állapotát a minőség-nyomonkövethetőségi rendszerben.

A CNC-fúrás legfontosabb folyamatparaméterei:

1. Orsó sebessége: a furat átmérőjének és a szerszám anyagának függvénye; a durva fúráshoz általában alacsony vagy közepes sebességet, a finom fúráshoz pedig a jobb felületi minőség érdekében megfelelően magasabb sebességet használnak (pl. az átmérőtől függően több száz vagy több ezer fordulat/perc).
2. Előtolási sebesség: durva fúrás esetén magasabb (pl. 0,1–0,3 mm/fordulat), finom fúrás esetén alacsonyabb (pl. 0,02–0,12 mm/fordulat).
3. Vágási mélység egy menetben: durva fúrás esetén 0,5 mm-től 2,0 mm-ig; finom fúrás esetén általában 0,05 mm-től 0,25 mm-ig egy menetben.
4. Hűtés: nagynyomású vagy irányított hűtés a forgácseltávolítás és a hőmérséklet-szabályozás érdekében; biztosítsa az alumínium és a ragadós anyagok sima eltávolítását.
5. Szerszám excentricitás-ellenőrzés: ellenőrizze a radiális excentricitást a finom fúrás előtt (általános követelmény ≤0,01 mm, a tűrés szerint szigorúbb).
6. Rezgéscsökkentő stratégia: csökkentse az előtolást és a mélységet hosszú túlnyúlások esetén; használjon csillapított fúrórudakat és ésszerű túlnyúlási arányokat (általában ≤6D túlnyúlás könnyebben szabályozható).

Minőség-ellenőrzés és vizsgálat:

1. Méreti ellenőrzés: belső mikrométerek, légmérők és CMM a kritikus furatok mintavételéhez és végső ellenőrzéséhez.
2. Geometriai ellenőrzés: koaxialitás, körkörösség, merőlegesség körkörösségmérők, CMM vagy forgásmérő rendszerek segítségével.
3. Felületi minőség: Ra/Rz mérése érdességmérővel; égésnyomok, szerszámnyomok és rezgésminták ellenőrzése a furat falain.
4. SPC és adatfelvétel: a tömeggyártásban a méretbeli trendek és a szerszámkopás görbék nyomon követése a kompenzáció előrejelzése érdekében.
5. Nyomonkövethetőségi dokumentumok: anyag- és hőkezelési tételek, megmunkálási paraméterek és mérési jelentések archiválása.

A CNC-fúrás összehasonlítása más furatgyártási eljárásokkal:

1. Fúrás: nagy hatékonyságú furatok készítésére, de korlátozott pozíciókorrekció és geometriai pontosság; gyakran használják fúrás előtt.
2. Dörzsárazás: javítja a méretet és a felületet, de gyenge pozíciókorrekciós képességgel rendelkezik; általában a fúrás utáni simításhoz használják.
3. Fúrás: a geometriai korrekcióra és a nagy pontosságú méretezésre összpontosít; nagy furatokhoz és nagy geometriai pontosságot igénylő feladatokhoz alkalmas.
4. Csiszolás: nagyon alacsony érdességet és kisebb geometriai korrekciót eredményez, gyakran fúrás után végzik.
5. Polírozás (furatfelület megerősítése): javítja a felület keménységét és simaságát; előzetesen stabil furatgeometriát igényel.

A CNC fúrás alkalmazási példái az iparban:

1. Építőipari gépek és nehéz berendezések: nagy alapok, házbeillesztő furatok és csapágyülések furatai.
2. Energia és vegyipar: szivattyútestek, kompresszorházak, szelepszárnyak furatrendszerei.
3. Autó- és motorgyártás: főcsapágyfuratok hengerblokkokban, vezérműtengely-csapágyülések.
4. Repülőgépipar: nagy pontosságú szerkezeti alkatrészek és mechanizmus furatok geometriai korrekciója.
5. Öntőformák és precíziós szerszámok: vezetőoszlop furatok, pozicionáló furatok és hűtőcsatornák előfúrásai.
6. Hidraulikus rendszerek: szelepblokkok, olajáteresztő furatok, többfelületű metsző furatok előfúrásai.
