Alumínium-oxid kerámiák CNC megmunkálása igényes felhasználási esetekhez

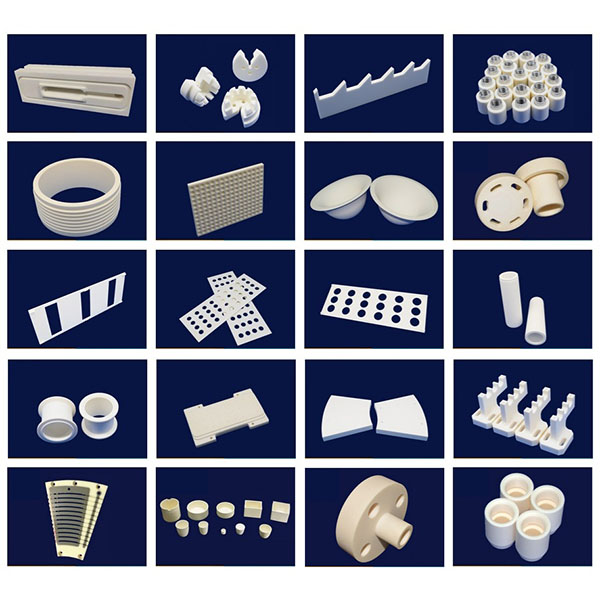

A CNC-megmunkált alumínium-oxid kerámia termékeket széles körben használják olyan területeken, mint az elektromos szigetelés, tömítő alkatrészek, kopásálló bélések, érzékelő tartók, szelepülések és magas hőmérsékletű szerkezeti alkatrészek.

A CNC-megmunkált alumínium-oxid kerámiák fő előnyei:

1. Kiterjedt tapasztalat az alumínium-oxid megmunkálásában, az anyag törési és forgácskiválasztási jellemzőinek ismerete, ami csökkenti a megmunkálási hibák arányát.
2. Pontos méret- és geometriai ellenőrzés, mikron szintű vagy annál nagyobb pontossági követelmények támogatása (a geometriától és az anyagtól függően).
3. Gyémánt szerszámok és ultrafinom csiszolási/polírozási eljárások, amelyek biztosítják a belső furatok és illeszkedő felületek alacsony érdességét és jó geometriai alakját.
4. Professzionális rögzítési, hőmérséklet-szabályozási és rezgéscsökkentő megoldások a megmunkálási feszültség és a vékonyfalú alkatrészek deformálódásának kockázatának csökkentése érdekében.
5. Teljes körű minőségirányítási és funkcionális tesztelési rendszerek a prototípusok validálásának és az egyenletes tételek szállításának támogatására.

Berendezések és szerszámok:

1. Gépek: Nagy merevségű CNC esztergák, háromtengelyes és öttengelyes megmunkáló központok, belső/külső hengeres köszörűk, eszterga-köszörű kombinált gépek és ultraprecíziós orsók a külső profilok, belső furatok, végfelületek és komplex üregek többműveletes megmunkálásához.
2. Szerszámok és fogyóeszközök: Gyémánt esztergáló szerszámok, gyémánt marófejek, gyémánt csiszolókorongok, PCD szerszámok és ultra kemény bevonatú szerszámok, ultrafinom csiszolóanyagokkal és polírozó fogyóeszközökkel párosítva; a szerszámok geometriája és a vágási/csiszolási paraméterek az alumínium-oxid különböző minőségi osztályaihoz vannak optimalizálva.
3. Kiegészítő rendszerek: Hőmérséklet-szabályozó és termosztatikus rögzítések, rezgéscsillapító eszközök, részecskeszűrővel ellátott ultra-nagynyomású hűtés, online mérés és automatizált be- és kirakó rendszerek a megmunkálás stabilitásának és a tételek konzisztenciájának javítása érdekében.

Az alumínium-oxid kerámiák CNC-megmunkálásának főbb módszerei:

1. Precíziós esztergálás és fúrás: külső és belső referenciapontok meghatározása, nagyolás és félig simítás, valamint a koncentrikusság és az axiális méretek ellenőrzése.
2. Gyémántcsiszolás és honolás: Durva, simító és honoló műveletek végrehajtása a szigorú belső furat tűréshatárok és alacsony felületi érdesség elérése érdekében, amely alkalmas csapágyillesztésekhez és tömítő felületekhez.
3. Ultrahangos rezgéses megmunkálás (USM): Ultrahangos rezgés alkalmazása vékonyfalú, karcsú vagy komplex alakzatoknál a vágási erők csökkentése és a repedések terjedésének megakadályozása érdekében.
4. EDM és mikromegmunkálásos vágás: Pontosan vágja le a közvetlenül megmunkálni nehéz helyi geometriákat, például a komplex belső üregeket, vaklyukakat és pozicionáló hornyokat.
5. Csiszolás és kémiai-mechanikai csiszolás (CMP): Tükörfényes felületek előállítása tömítőfelületeken és kritikus illeszkedő felületeken a súrlódás csökkentése és a részecskék beszorulásának minimalizálása érdekében.

Hűtés, forgácskivitel és rögzítési kialakítás:

1. Hűtési stratégiák: Használjon szabályozott hűtést és erősen szűrt kenőanyagokat, és ha szükséges, kombinálja hűtőfolyadék-keringetéssel és hőmérséklet-szabályozott rögzítésekkel, hogy elkerülje a helyi túlmelegedést, a hőterhelést vagy a méreteltérést.
2. Forgácskivitel és tisztítás: Optimalizálja a szerszámpályákat és a forgácscsatornákat, és használjon ultrahangos és nagynyomású tisztítást, vákuumos forgácskivitet és levegővel történő lefúvást, hogy megakadályozza a részecskék beágyazódását a megmunkált felületekbe és az illeszkedési pontosságot.
3. Rögzítési megoldások: Egyedi tüskék, koncentrikus támaszok és többpontos rögzítések rugalmas pozicionáló és feszültségelosztó kialakítással, hogy csökkentsék a szorítás okozta feszültségkoncentrációkat és megakadályozzák a vékonyfalú alkatrészek deformálódását.

Megmunkálható anyagok és tipikus alkalmazások:

1. Anyagok: Különböző alumínium-oxid kerámiák (különböző minőségű Al2O3 és módosított rendszerek), alumínium-oxid alapú kompozit kerámiák és bevonatos alumínium-oxid kerámiák.
2. Tipikus alkalmazások: Elektromos és elektronikus szigetelő alkatrészek, kerámia perselyek és bélések, tömítőgyűrűk és szelepülések, kopásálló bélések, érzékelő tartószerkezetek, szivattyú- és folyadékvezérlő alkatrészek, orvosi és optikai alkatrészek stb.

Tervezési ajánlások és gyártási megjegyzések:

1. Falvastagság és hossz-átmérő arány: Kerülje a túl vékony falakat vagy a túl nagy hossz-átmérő arányokat. Szükség esetén tartsa meg a rögzítési területeket vagy adjon hozzá merevítő bordákat a tervezés során, hogy javítsa a gyárthatóságot és a végső alkatrész szilárdságát.
2. Letörések és lekerekítések: A feszültségkoncentráció csökkentése és a szerszámok áthaladásának és az összeszerelésnek a megkönnyítése érdekében gondoskodjon megfelelő letörésekről vagy lekerekítésekről a furatok bejáratainál, a végfelületeken és az összeszerelési éleken.
3. Megmunkálási tűrés és toleranciák: A rajzokon egyértelműen határozza meg a nagyolás és simítás tűrését, valamint az összeszerelési illesztési toleranciákat; tartalékoljon anyagot a kritikus illesztési felületeken a végső csiszoláshoz és a próbaillesztéshez.
4. Szinterezés és méreteltérés: Vegye figyelembe az alumínium-oxid szinterezés utáni méreteltéréseket és maradék feszültségeket; szükség esetén tartalékoljon megmunkálási tűrést, vagy alkalmazzon kompenzációs stratégiákat a folyamatban.

Megmunkálási pontosság és felületi minőség:

1. Méreti és geometriai pontosság: A fokozatos megmunkálás, az online mérés és korrekció révén a külső átmérő, a belső átmérő, a koncentrikusság és a végfelületek párhuzamossága szigorúan szabályozható, hogy megfeleljen a nagy pontosságú illesztési követelményeknek.
2. Felületi érdesség: Csiszolás, honolás és polírozás kombinálásával alacsony Ra felületek érhetők el a belső furatokon és illeszkedő felületeken, javítva ezzel a futás simaságát és az élettartamot.
3. Hibák ellenőrzése: A folyamatparaméterek optimalizálásával, fokozatos feszültségcsökkentéssel és a szükséges mikroszkópos vagy roncsolásmentes vizsgálatokkal (pl. optikai mikroszkópia, X/CT) minimalizálhatók a repedések, a forgácsolás és a zárványok.
