Kerámia csövek CNC megmunkálása precíziós folyadékokhoz

Speciális szerszámgépekkel, gyémánt szerszámokkal és kiforrott eljárásokkal precíz formázást és méretstabilitást érünk el, amely a kerámiaanyagok nagy keménységéhez és törékenységéhez igazodik, így azok alkalmasak csővezetékekhez és alkatrészekhez kémiai feldolgozás, gyógyszeripar, kőolajipar, félvezetőipar, orvostechnikai eszközök, folyadékadagolás és magas hőmérsékletű/erősen korrozív üzemi körülmények között.

Berendezések és szerszámok:

1. Gépek és merevség: Nagy merevségű CNC esztergákkal, háromtengelyes/öttengelyes CNC megmunkáló központokkal, belső furatcsiszolókkal, honoló gépekkel, precíziós külső hengeres csiszológépekkel és speciális mikromegmunkáló berendezésekkel rendelkezünk, hogy megfeleljünk a hosszú tengelyek, vékonyfalú és karcsú munkadarabok pozicionálási és ismételhetőségi pontossági követelményeinek.
2. Szerszámok és fogyóeszközök: Gyémánt belső furat esztergáló szerszámok, gyémánt marófejek, gyémánt csiszolókorongok, ultra kemény bevonatú szerszámok és speciális finomcsiszoló fogyóeszközök használatával optimalizáljuk a szerszámok geometriáját és a kerámiák vágási/csiszolási paramétereit, hogy csökkentsük a forgácsolás és repedés kockázatát.
3. Kiegészítő berendezések: Nagy pontosságú orsók, ultra-nagynyomású hűtő- és részecskeszűrő rendszerek, rögzítő hőmérséklet-szabályozó eszközök és rezgéscsillapító rendszerek a megmunkálás stabilitásának és a felület integritásának biztosításához.

A kerámiacsövek CNC-megmunkálásának főbb módszerei:

1. Belső furat esztergálás és precíziós fúrás: A referenciapozíció beállításához és a nagyolás után a belső furat közel nettó kialakításához használják, biztosítva a furat tengelye és a végfelület referenciapontja közötti igazodást.
2. Gyémántcsiszolás és honolás: Gyémántcsiszolási és honolási eljárások alkalmazásával szigorú radiális tűrések és alacsony felületi érdesség érhető el, különösen alkalmas tömítő vagy csúszó illeszkedő felületekhez.
3. Ultrahangos rezgéses megmunkálás (USM) és ultrafinom csiszolás: Csökkenti a törékeny kerámiákra ható vágási erőket, gátolja a repedések terjedését és javítja a vékonyfalú és karcsú alkatrészek élintegritását.
4. EDM és mikromegmunkálás: Komplex végfelületek, hornyok, mikrolyukak vagy nehezen elérhető elemek helyi formázására és vágására használják.
5. Polírozás és kémiai-mechanikai polírozás (CMP): Tükörfényes felületek előállítása tömítő végfelületeken vagy illesztési felületeken a súrlódás további csökkentése és a tömítési teljesítmény javítása érdekében.

Hűtés, forgácskivitel és rögzítés:

1. Hűtési stratégiák: Szabályozott hűtés és szűrt kenőanyagok használata, hőmérséklet-szabályozott rögzítésekkel vagy hűtő keringetéssel kombinálva, a helyi hőmérséklet-emelkedés és a hőterhelés csökkentése érdekében, megakadályozva a méreteltérést és a repedések kialakulását.
2. Forgácskivitel és tisztítás: Optimalizálja a szerszámpályákat és a forgácskivitel útvonalait, ultrahangos/nagynyomású tisztítással, levegővel való lefúvással és vákuumos forgácskivitel eljárásokkal kombinálva, hogy megakadályozza a furatokba vagy végfelületekre beágyazódó részecskék kialakulását, amelyek befolyásolhatják a teljesítményt.
3. Rögzítési megoldások: Egyedi tüskék, koncentrikus rögzítések és többpontos rögzítések, rugalmas rögzítésekkel vagy rugalmas támasztékokkal, hogy csökkentsék a szorítóerőt és biztosítsák, hogy a vékonyfalú alkatrészek ne deformálódjanak.

Megmunkálható anyagok és tipikus alkalmazások:

1. Tipikus anyagok: alumínium-oxid (Al2O3), szilícium-nitrid (Si3N4), szilícium-karbid (SiC), alumínium-nitrid (AlN) és funkcionális kerámia kompozit anyagok.

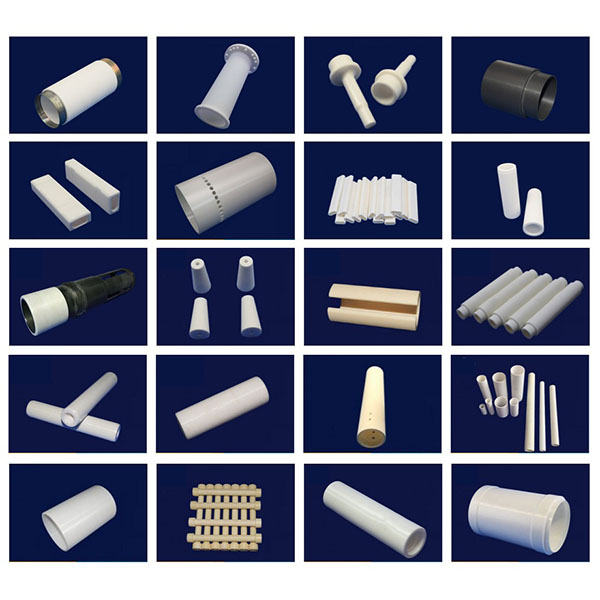

2. Jellemző alkalmazások: kopás- és korrózióálló csővezeték-bélések, érzékelővédő csövek, folyadékmérő csövek, fúvókák és áramlási útvonal-alkatrészek, félvezető és vegyipari berendezések bélései, valamint orvosi és analitikai műszerekhez használt nagy pontosságú kerámia csövek.

Tervezési ajánlások és gyártási szempontok:

1. Falvastagság és hossz-átmérő arány: Kerülje a túl vékony falakat vagy a túl magas hossz-átmérő arányokat; ha szükséges, a tervezési szakaszban tartalékoljon megmunkálási támasztékokat vagy megerősítő bordákat a gyárthatóság és a működési megbízhatóság javítása érdekében.
2. Lengőcsapok és letörések: A nyílásoknál, nyílásoknál és illesztéseknél megfelelő lengőcsapokat/letöréseket kell biztosítani a feszültségkoncentrációk csökkentése és a megmunkálás és összeszerelés megkönnyítése érdekében.
3. Tűrések és illesztések: Határozza meg egyértelműen a megmunkálási tűréseket és az összeszerelési illesztési tűréseket; a kritikus tömítési vagy csúszó illesztési felületeknél tartalékoljon eltávolítható anyagot a befejezéshez.
4. Modularizálás és összeszerelés: Extra hosszú vagy nagy átmérőjű kerámia csövek esetén fontolja meg a szegmentált megmunkálást és a precíziós összeszerelést a törés kockázatának csökkentése és a szállítás megkönnyítése érdekében.
