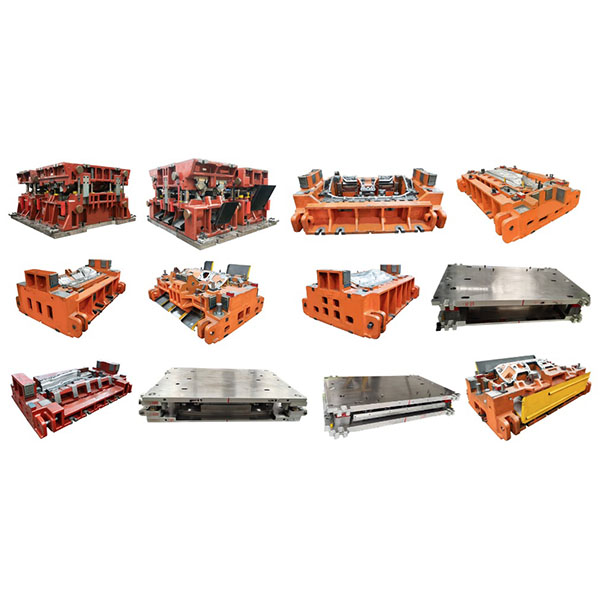

hideg sajtoló szerszám súlyburkolatokhoz és karimagyűrűkhöz

A hidegpréselő szerszám egy speciális eszköz, amelyet fémlemezek szobahőmérsékleten történő kivágásához, hajlításához, formázásához és összeszereléséhez használnak.

A hideg sajtoló szerszámok főbb jellemzői:

1. Nagy hatékonyság tömeggyártáshoz: Kompatibilis a nagy sebességű présekkel és a folyamatos gyártósorokkal, így stabil, nagy teljesítményt biztosít, és kielégíti a közepes és nagy volumenű gyártási igényeket.
2. Jó méretbeli konzisztencia: A precíz szerszámtervezés és a szigorú megmunkálási tűrések biztosítják az alkatrészek méreteinek és geometriai formájának konzisztenciáját, megkönnyítve az utólagos összeszerelést.
3. Több művelet integrálása: Kivágás, hajlítás, nyújtás, letörés, formázás, lyukasztás és egyéb műveletek integrálhatók egyetlen szerszámba vagy progresszív szerszámba, csökkentve a kézi munkát és a másodlagos feldolgozást.
4. Ellenőrizhető költségek: Az alacsony egységköltség és a magas anyagkihasználás alkalmassá teszi tömeggyártásra; az öntőforma élettartama alatti amortizáció csökkenti a teljes gyártási költséget.
5. Szerkezet és anyagkompatibilitás: Különböző hidegen formázható fémekhez (pl. hidegen hengerelt acél, rozsdamentes acél, réz, alumíniumötvözetek stb.) alkalmas, a különböző anyagokhoz optimalizált szerszám- és folyamatparaméterekkel.

A hideg sajtoló szerszámok alkalmazható alkatrészei és alkalmazási területei:

1. Autóipar: rugós kapcsok, rögzítők, konzolok, rögzítők, árnyékoló alkatrészek és egyéb szerkezeti és funkcionális alkatrészek.
2. Elektronika és elektromos készülékek: akkumulátortartók, érintkezőcsíkok, árnyékoló burkolatok, csatlakozók, kis házak és keretek.
3. Háztartási gépek és fogyasztási cikkek: panelkonzolok, ajtópánt alkatrészek, díszlécek és rögzítőelemek.
4. Hardver és ipari alkatrészek: karimák, tömítések, csatlakozólemezek, rugós lemezek és egyéb vékony lemez alkatrészek, amelyek nagyfokú konzisztenciát igényelnek.
5. Alkalmas olyan esetekre, ahol nagyfokú ismételhetőség, cserélhető illeszkedés vagy nagy mennyiségű ellátás szükséges.

Gyakori szerszámtípusok és szerkezeti jellemzők:

1. Egylépéses szerszám (egystationos szerszám): Egyszerű szerkezet, alkalmas egylépéses alkatrészek tömeges kivágására vagy kis tételű gyártás validálására.
2. Progresszív szerszám: Több műveletet hajt végre egyetlen adagoló vonalon, nagy hatékonyságú, nagy mennyiségű komplex alkatrészek gyártásához alkalmas.
3. Összetett szerszám: Több műveletet hajt végre egyszerre ugyanazon az állomáson, lerövidítve a ciklusidőt, de nagy présmerevséget igényel.
4. Folyamatos szerszámok és húzós szerszámok: összetett formázáshoz és mélyhúzáshoz használatosak, megfelelő anyagáram-szabályozást és kenési tervezést igényelnek.

A szerszámtervezés és -gyártás legfontosabb pontjai:

1. Anyagok és hőkezelés: Válasszon nagy szilárdságú szerszámacélokat, és alkalmazzon megfelelő hőkezelést a kopásállóság és a törésállóság elérése érdekében.
2. Tűrések és illeszkedések: Szigorúan ellenőrizze a vezetőoszlopokat, perselyeket, vágási hézagokat és vágóélek sugarait a vágási minőség és a szerszám élettartamának biztosítása érdekében.
3. Az anyagáramlás és a rugóvisszahatás figyelembevétele: Használjon megfelelő nyersdarab-elrendezést, húzási arányokat és letöréskialakítást a ráncosodás, repedés és rugóvisszahatás csökkentése érdekében.
4. Kenés és hulladékkezelési megoldások: Tervezzen megfelelő kenési útvonalakat és kilökő/hulladéklyukakat az anyagragadás, karcolás és elakadás kockázatának csökkentése érdekében.
5. Biztonság és karbantartási hozzáférhetőség: Tartson fenn ellenőrzési és karbantartási helyet, és tervezzen gyorsan cserélhető alkatrészeket a napi karbantartás megkönnyítése és a szerszám élettartamának meghosszabbítása érdekében.
