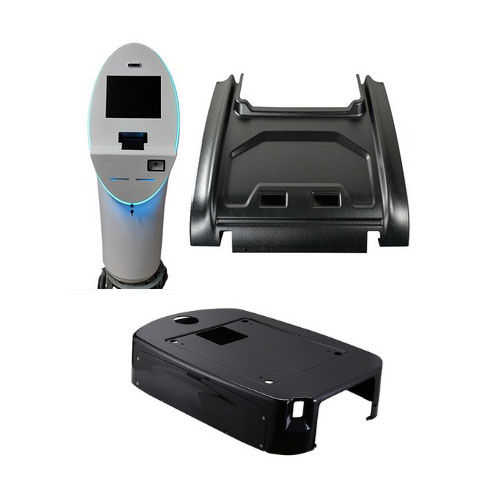

egyedi vákuumformázott gépházak nehéz alkatrészekhez

A vákuumformázott öntőformák és formázási paraméterek testreszabásával olyan, rendkívül pontos burkolatok készíthetők, amelyek pontosan illeszkednek a berendezések kontúrjaihoz, miközben egyensúlyt teremtenek a szilárdság, a hőelvezetés, az összeszerelés és a megjelenés követelményei között. Ipari berendezésekhez, műszerekhez, automatizálási berendezésekhez és gyártósori szekrényekhez alkalmasak.

Alkalmazható anyagok és specifikációk

1. Gyakori anyagok: műszaki műanyagok vagy nagy szilárdságú hőre lágyuló műanyag lapok, mint például ABS, HIPS, PET, PVC, PC, PP stb.; az anyagokat az ütésállóság, a égésgátló tulajdonságok, a hőállóság vagy az elektromos szigetelés követelményei szerint válassza ki.
2. Lemezvastagság: a szokásos vastagság 0,8 mm és 6 mm között mozog, vagy ennél vastagabb is lehet, és az erősség, a merevség és a formázási követelményeknek megfelelően testreszabható.
3. Felületkezelések: fényes, matt, texturált felületek, festés, szitanyomás és fóliázás támogatása a védelmi és márkaazonosítási igények kielégítése érdekében.
4. Funkcionális összetételek: opcionális anyagjellemzők, mint például égésgátlás, antisztatikus és UV-ellenállás, hogy megfeleljen a biztonsági és működési környezet követelményeinek.

A vákuumformázott gépburkolatok kialakításának legfontosabb pontjai

1. Fűtés és lágyítás: az anyag típusának és vastagságának megfelelően állítson be egyenletes fűtési profilokat, hogy biztosítsa az egyenletes lágyulást és a pontos részletek reprodukcióját.
2. Vákuumformázás és nyomásformázás: vákuumszívás vagy kombinált vákuum-nyomásos eljárás alkalmazása a formázás pontosságának javítása és a fólia elvékonyodásának vagy ráncosodásának elkerülése érdekében.
3. Öntőforma tervezése: az alumínium vagy acél öntőformákat hűtőcsatornákkal, rögzítőcsapokkal és szellőzőnyílásokkal kell ellátni a burkolat szerkezetének összetettségének megfelelően, hogy biztosítsák a formázás konzisztenciáját és a részletek reprodukcióját.
4. Vágás és másodlagos feldolgozás: a formázás után végezzen CNC-vágást, lyukasztást, menetfúrást, meleg hajlítást vagy meleg hajtogatást, hogy megfeleljen az összeszerelési interfészek és csatlakozási követelményeknek.
5. Összeszerelési illesztés: tartalék csavarlyukak, bepattintható elemek, vezetők és vezetékcsatornák, hogy megkönnyítsék a fém alapokkal, elektronikus alkatrészekkel vagy más alkatrészekkel való integrációt.

Szerkezeti és tervezési ajánlások

1. Falvastagság és bordák: a falvastagságot ésszerűen ossza el, és merevítő bordákat vagy erősítéseket adjon hozzá a merevség és a rezgésállóság javítása érdekében, elkerülve a feszültségkoncentrációt és a deformációt.
2. Hőelvezetés és szellőzés: tervezzen szellőzőnyílásokat, hőelvezető rácsokat vagy hűtőbordák rögzítési pontjait a hőtermelő alkatrészekkel rendelkező berendezésekhez, hogy biztosítsa a stabil működést.
3. Nyílások és interfész elrendezés: optimalizálja az ajtókat, a ellenőrző ablakokat, az interfész kivágásokat és a tömítési helyeket az ergonómiai és vezetékezési követelményeknek megfelelően, egyensúlyt teremtve a védelem és a karbantarthatóság között.
4. Moduláris kialakítás: ossza fel a burkolatot szegmensekre vagy modulokra a karbantartás, a csere és a szabványosított gyártás megkönnyítése érdekében.
5. Felület és azonosítás: vegye figyelembe a névtáblák, jelvények, gombok és kijelzőablakok elhelyezkedését és rögzítését, hogy megkönnyítse a márka azonosítását és a működés irányítását.

Előnyök és jellemzők

1. Olcsó szerszámok és gyors prototípus-készítés: a fröccsöntött alkatrészekhez képest a vákuumformázott formák alacsonyabb beruházást igényelnek és rövidebb átfutási idővel rendelkeznek a minták és kis tételek esetében, így alkalmasak a gyors validálásra és iterációra.
2. Magas fokú testreszabhatóság: könnyen személyre szabható a berendezés alakja, színe és funkcionális követelményei szerint.
3. Könnyű és megmunkálható: az anyagok könnyűek és könnyen megmunkálhatók (vágás, fúrás, ragasztás), ami megkönnyíti a helyszíni összeszerelést és karbantartást.
4. Jó felületi minőség: sima vagy texturált felületek érhetők el, amelyek mind a tartóssági, mind az esztétikai követelményeknek megfelelnek.
5. Kompatibilitás más anyagokkal: integrálható fémkeretekkel, tömítésekkel és hőelvezető alkatrészekkel hibrid szerelvényekhez, hogy megfeleljen a komplex funkcionális igényeknek.

Tipikus alkalmazási esetek vákuumformázott gépburkolatokhoz

1. Ipari automatizálási berendezések: vezérlődoboz burkolatok, panelburkolatok, érzékelőházak stb.
2. Mérő- és tesztberendezések: hordozható műszertartók, tesztberendezés-panelek és ellenőrző ablakok.
3. Orvosi eszközök: érintésmentes burkolatok, berendezéspanelek és védőburkolatok (az anyagokat az orvosi szabványoknak megfelelően válassza ki).
4. Élelmiszer- és csomagológépek: gépburkolatok, vezetősín burkolatok és védőburkolatok.
5. Fogyasztói és kereskedelmi berendezések: kioszkok, kijelzőberendezések és önkiszolgáló gépek burkolatai.
