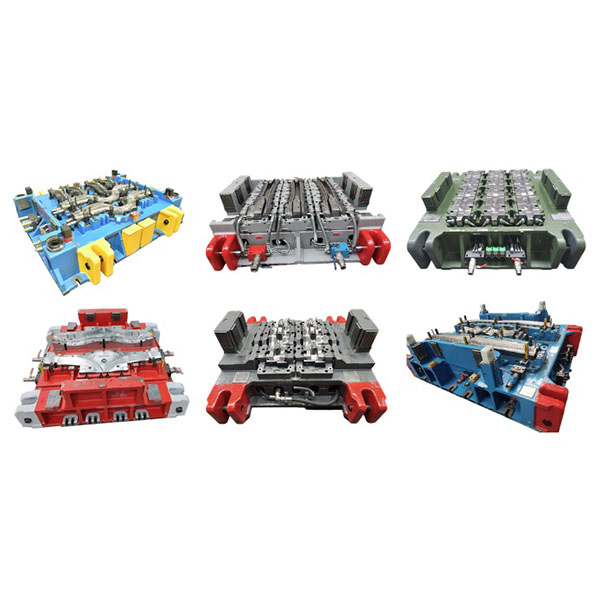

forró sajtoló szerszámok tervezése és egyedi szerszámok gyártása

A melegpréselő szerszámokat széles körben használják az autóipari szerkezeti alkatrészek, biztonsági alkatrészek és egyéb, nagy szilárdságot és könnyű súlyt igénylő alkatrészek gyártásában.

A meleg sajtoló szerszámok főbb jellemzői:

1. Integrált magas hőmérsékletű formázás és hűtés: A szerszám és a folyamat szorosan integrálja a fűtést, a formázást és a hűtést, hogy biztosítsa az alkatrész szilárdsági és plaszticitási követelményeit.
2. Pontos méretek és konzisztencia: A precíz üregek és a megfelelő hőkezelési tervezés révén a kész alkatrészek stabil geometriát, szigorú forma- és pozíciótűréseket és jó cserélhetőséget érnek el.
3. Magas hőmérsékletnek és kopásnak ellenálló kialakítás: Hő- és kopásálló szerszámanyagok kiválasztása, valamint megfelelő hőkezelési és felületkezelési eljárások alkalmazása a szerszám élettartamának javítása érdekében.
4. A folyamat nyomon követhetősége és stabilitása: Támogatja a folyamatparaméterek rögzítését és az online monitorozást a tömeggyártáshoz, megkönnyítve a minőség nyomon követhetőségét és az anomáliák elemzését.

A melegpréselő szerszámokhoz alkalmazható anyagok és alkatrész típusok:

1. Gyakori anyagok: melegformázható acélok (például martenzites szénacélok), egyes magas ötvözésű acélok és a folyamatra adaptált alumíniumötvözetek; a konkrét anyagokat a formázási és edzési teljesítmény értékelése alapján kell kiválasztani.
2. Tipikus alkatrészek: teherhordó és ütközésvédő alkatrészek (B-oszlopok, oldalsó küszöbök, keresztmerevítők stb.), nagy szilárdságú szerkezeti alkatrészek és biztonsági alkatrészek, amelyek nagy szilárdságot és merevséget igényelnek.

Tervezési és gyártási szempontok:

1. Hőkezelés és hőmérséklet-szabályozás: A szerszámokat hatékony hűtő- és fűtőcsatorna-kialakítással kell ellátni, hogy a formázás során egyenletes hőmérsékleti mező biztosítható legyen, és gyors hűtés lehetséges legyen.
2. Üregpontosság és kompenzációs tervezés: Figyelembe kell venni az anyag hőtágulását és a hűtéses zsugorodást; megfelelő üregkompenzációs és méretelőrejelzési modelleket kell tervezni.
3. Rögzítő és szorító mechanizmusok: A megbízható rögzítés és szorítás megakadályozza a lemez csúszását, deformálódását vagy ráncosodását hevítéskor, biztosítva a formázás minőségét.
4. Felület- és anyagkezelés: A szerszámfelületeken nitridálást, bevonatot vagy más kopás- és tapadásgátló intézkedéseket kell alkalmazni az anyag tapadásának és kopásának csökkentése, valamint a tisztítás és karbantartás megkönnyítése érdekében.

Minőség-ellenőrzés és próbaellenőrzés:

1. Kipróbálás: A kipróbálás során az első darabot méretek, mikroszerkezet, keménység, megjelenés és funkcionalitás szempontjából kell tesztelni a folyamat útvonalának és a szerszám kialakításának ellenőrzése érdekében.
2. Online monitoring: Ajánlatos figyelemmel kísérni a fűtési hőmérsékletet, a formázási sebességet, a szerszám hőmérsékletét és a hűtési paramétereket, valamint rögzíteni a nyomon követhetőséghez szükséges kulcsadatok.
3. Folyamatoptimalizálás: A próba eredményei alapján módosítsa a fűtési stratégiákat, a szorítási sorrendet és a hűtőcsatorna paramétereit a hozam javítása és a szerszám élettartamának meghosszabbítása érdekében.
