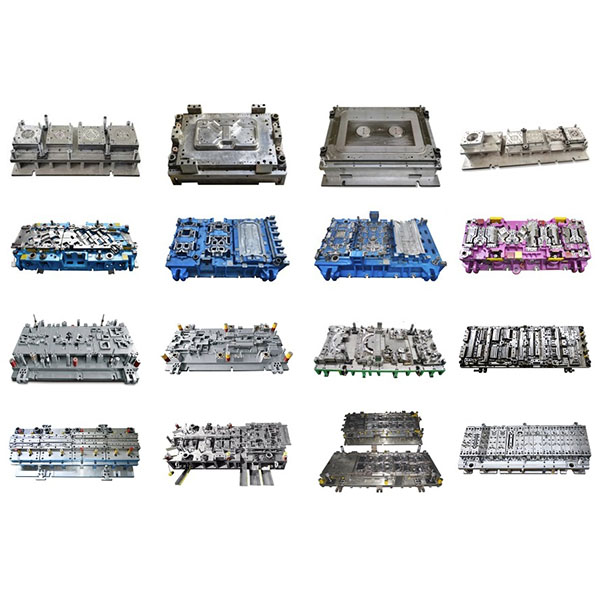

fém sajtolószerszámok tervezésének tesztelése és karbantartásának támogatása

A sajtolószerszámok fém alkatrészek tömeggyártására alkalmasak, és széles körben használatosak olyan iparágakban, mint az autóipar, a háztartási gépek, az elektronika, a vasáru, az építőipar és az ipari berendezések. Nagy hatékonyságú gyártást tesznek lehetővé, miközben biztosítják a méretbeli konzisztenciát és a felületi minőséget.

A sajtolószerszámok főbb jellemzői:

1. Magas hatékonyság és nagy kapacitás: Racionális szalagelrendezés és többállomásos összekapcsolt szerkezetek (például progresszív szerszámok és transzfer szerszámok) alkalmazásával jelentősen növelhető a feldolgozási ritmus, így ezek a szerszámok kiválóan alkalmasak tömeggyártásra.
2. Precízió és ismételhetőség: A precíz üregek és a megbízható pozicionáló és adagoló rendszerek biztosítják a kulcsfontosságú méretbeli tűréseket és az alkatrészek cserélhetőségét, csökkentve ezzel az összeszerelés beállítási költségeit.
3. Feldolgozási sokoldalúság: Támogatja a különféle műveleteket, beleértve a kivágást, mélyhúzást, peremezést, hajlítást, formázást, vágást és lyukasztást, és integrálhat másodlagos műveleteket (ponthegesztés, szegecselés stb.).
4. Könnyű karbantartás és hosszú élettartam: kopásálló ötvözött acélok, fejlett hőkezelések és felületmegerősítő eljárások alkalmazásával javítják a kopásállóságot és a tapadásgátló teljesítményt, meghosszabbítják a szerszám élettartamát és csökkentik az állásidőt.
5. Testreszabási lehetőségek: Testreszabott szerszámmegoldások és folyamatellenőrzés az alkatrész geometriája, anyaga és gyártási követelményei alapján.

A sajtolószerszámok tervezésének és gyártásának legfontosabb pontjai:

1. Szalag elrendezés és folyamat tervezés: A szalag elrendezését, a takt időt és az állomások elosztását az alkatrész geometriája és az anyag jellemzői alapján tervezzük meg, hogy minimalizáljuk az anyagveszteséget és optimalizáljuk a folyamatot.
2. Üregpontosság és gyártási referencia: A referenciapontok és a szerszámok hézagainak megfelelő tervezése, figyelembe véve a rugalmas visszapattanást, a nyírt élű sorját és az összeszerelési tűréseket, az első alkatrész megfelelőségének és a stabil tömeggyártásnak a biztosítása érdekében.
3. Vezető és pozicionáló rendszerek: Használjon precíz vezető oszlopokat, perselyeket és pozicionáló csapokat a nagy sebességű működés során a stabil igazítás biztosításához, csökkentve ezzel a rendellenes kopást és a selejt arányát.
4. Hűtési és kenési rendszerek: Gondoskodjon hatékony hűtési és kenési megoldásokról a szükséges szerszámterületeken, hogy csökkentse a súrlódást és a hőfelhalmozódást, javítva ezzel a formázás minőségét és a szerszám élettartamát.
5. Felület- és hőkezelések: Válasszon megfelelő szerszámacélokat, és alkalmazzon edzés, temperálás, nitridálás vagy bevonatkezeléseket (pl. nitridálás, PVD stb.) a kopásállóság és a tapadásgátló tulajdonságok javítása érdekében.

Anyagok és alkalmazható alkatrésztípusok:

1. Alkalmazható anyagok: hidegen hengerelt acél, melegen hengerelt acél, rozsdamentes acél, horganyzott lemez, alumíniumötvözetek, réz és rézötvözetek stb.; a konkrét anyagminőségeket és vastagságokat a formázhatósági értékelések és az utómunkálati követelmények alapján kell kiválasztani.
2. Vastagságtartomány: A tipikus feldolgozási vastagság általában 0,3 mm és 6,0 mm között mozog; a különösen vastag vagy ultravékony alkatrészek esetében a mérnöki értékelés során meg kell erősíteni a megvalósíthatóságot és felül kell vizsgálni a szerszámtervet.
3. Tipikus alkatrészek: Karosszéria szerkezeti alkatrészek, konzolok, panelek, rögzítőelemek, rugók, hardver kiegészítők, háztartási készülékek belső és külső burkolatai stb.
