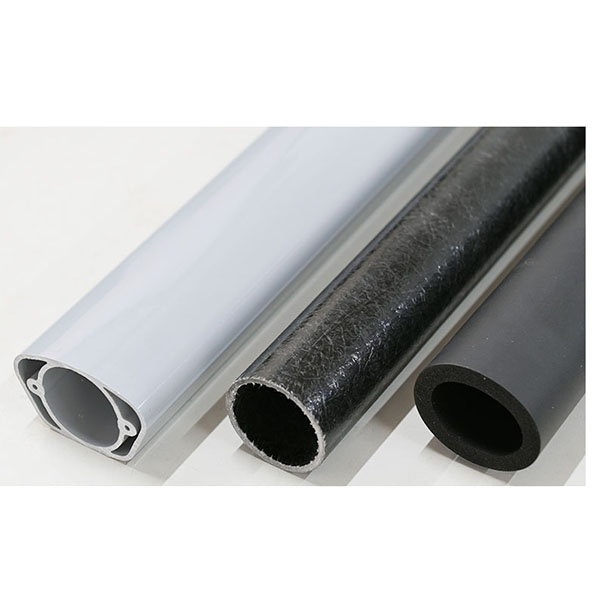

extrudálással és fröccsöntéssel gyártott műanyag csövek

A folyamatos, egyenletes csőprofilok extrudálási eljárással készülnek, és szükség esetén fröccsöntéssel kombinálva integráltan kialakítják a végdugókat, szerelvényeket vagy speciális szerkezeteket. Ez a megközelítés egyszerre képes megfelelni az erősség, a méretpontosság, a felületi kivitel és a funkcionális csatlakozások követelményeinek, és széles körben használják olyan területeken, mint a folyadék- és gázszállítás, az orvosi katéterek, az elektronikus vezetékköteg-hüvelyek, az ipari csővezetékek és a fogyasztói tömlők.

A folyamat elvei és munkafolyamata:

1. Extrudálás: A műanyag granulátumot/mesterkeveréket megolvasztják és extrudálják, egy szerszámon keresztül formálják, majd lehűtik, hogy megszilárduljon, így folyamatos csöveket állítanak elő. Az extrudálási folyamat a szerszám kialakításával és a lehúzási/húzási sebességgel szabályozza az átmérő és a falvastagság egyenletességét.
2. Fröccsöntés: Az integrált szerelvényeket, végdugókat vagy speciális szerkezeteket igénylő termékek esetében, miután a csövet levágták vagy online pozicionálták, további szerkezeteket fröccsentenek és csatlakoztatnak a csőhöz fröccsöntéssel, vagy másodlagos folyamatokat, például szorítást/hőfúziót alkalmaznak az összeszerelés befejezéséhez.
3. Kombinált gyártás: Az extrudálás és a fröccsöntés online vagy offline módon összekapcsolható; az online integráció csökkenti a közbenső lépéseket, növeli az automatizáltságot és biztosítja az összeszerelés pontosságát.

Tervezési szempontok:

1. Átmérő és falvastagság aránya: Tervezzen megfelelő falvastagságot a folyadéknyomás és a rugalmassági követelmények alapján, figyelembe véve a zsugorodás és az egyenetlen hűtés okozta tűréseket.
2. Összekötések és integrált szerkezetek: A fröccsöntött végrészeknél figyelembe kell venni a csővel való ragasztási és/vagy mechanikus összekapcsolási terveket a tömítést és a szakítószilárdságot biztosítandó.
3. Szerszám és öntőforma tervezése: Az extrudálási szerszámokat, hűtőszakaszokat és fröccsöntő formákat együttesen kell optimalizálni a vetemedés, a rétegek közötti rétegleválás és a hegesztési vonalak csökkentése érdekében.
4. Tűréshatárok és vizsgálati pontok: Határozza meg a kritikus méreteket és a megengedett tűréshatárokat, és tartson fenn vizsgálati pontokat a sorozatgyártás során végzett ellenőrzés megkönnyítése érdekében.

Az extrudálással és fröccsöntéssel gyártott műanyag csövek alkalmazási területei:

1. Orvosi eszközök: infúziós csövek, katéterhüvelyek és orvosi eszközök csatlakozócsövei (meg kell felelniük a vonatkozó biokompatibilitási és tiszta gyártási követelményeknek).
2. Autóipar és közlekedés: üzemanyag-vezetékek, hűtőfolyadék-vezetékek, vákuumvezetékek és kábelköteg-védőhüvelyek.
3. Ipar és vegyipar: sűrített levegő csövek, folyadékátviteli csövek, pneumatikus csövek és vegyi anyagok átvitele.
4. Fogyasztói és háztartási: kerti tömlők, háztartási készülékek vízellátó tömlői és légtömlők.
