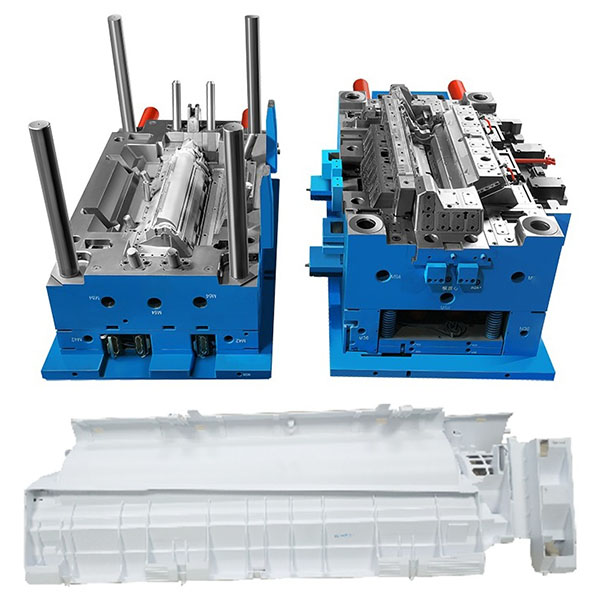

Precíziós légkondicionáló alap injekciós formák

A légkondicionáló alap injekciós formák hangsúlyozzák a méretstabilitást, a pontosságot és a felületi megjelenés konzisztenciáját, támogatják a komplex szerkezeti alkatrészek hatékony fröccsöntési gyártását, és széles körben használják őket a lakossági légkondicionálók, a kereskedelmi légkondicionálók és a légkondicionáló kiegészítők ellátási láncaiban.

Tipikus alkalmazások:

1. lakossági és kereskedelmi kültéri egységek alapjai és rögzítő konzoljai.
2. Beltéri egységek alapjai vagy belső tartóelemek.
3. Kombinált szerkezeti alkatrészek bemeneti nyílásokkal, rögzítőkapcsokkal és csapos rögzítési pontokkal.
4. szerkezeti alkatrészek, amelyek elektromos vagy csővezetékes rögzítést igényelnek, és bizonyos terheléseknek és rezgéseknek kell ellenállniuk.

Öntőforma szerkezete és tervezési szempontok:

1. üregek és illesztési sémák: alkalmazható egy bal-jobb szimmetrikus elrendezésű egyetlen öntőforma vagy páros öntőforma-séma, az üregek számát és elrendezését a gyártási mennyiség és az alkatrész mérete alapján választva.
2. beömlő rendszer: a forrócsatorna vagy hidegcsatorna rendszereket az anyag és a felület minősége alapján kell kiválasztani; a kritikus területeken szelepcsapos beömlőnyílások használhatók a felület minősége és a töltési egyensúly javítása érdekében.
3. Hűtőkör kialakítása: az egyenletes zsugorodás és a ciklusidő lerövidítése érdekében egyenértékű hűtőköröket kell kialakítani és optimalizálni kell az áramlási sebesség eloszlását.
4. üreg megmunkálási pontosság: összpontosítson a szerelvény referenciapontjainak és érintkezési felületeinek megmunkálására, és szükség esetén használjon tükör- vagy finom megmunkálást.
5. Kivételi és magkihúzó mechanizmusok: belső üregekkel, komplex rögzítésekkel vagy utómunkálati jellemzőkkel rendelkező alkatrészek esetén ésszerűen tervezzük meg a kivételi, oldalsó húzó vagy csúszó mechanizmusokat, hogy biztosítsuk a sima kivételt és megvédjük a kényes szerkezeteket.
6. Deformáció és feszültségszabályozás: csökkentse a feszültségkoncentrációt és a torzulás kockázatát bordák, vastagságátmenetek és lekerekítések alkalmazásával.

gyakori anyagok és anyagválasztási ajánlások:

1. gyakori műszaki műanyagok: PP, ABS, PC, ABS, PA, PPO, TPE stb.
2. anyagválasztási szempontok: mechanikai szilárdság, időjárásállóság, UV-állóság, öregedésgátló tulajdonságok, hőmérsékletállóság és költség; kültéri használat vagy hosszú távú expozíció esetén előnyben részesítse az időjárásálló és UV-álló anyagokat, és ellenőrizze az adalékanyagokat.

fröccsöntési folyamat és gyártási folyamat:

1. próbafolyamat és paraméterek ellenőrzése: végezzen kezdeti próbafolyamatot a töltés, a tartás, a forma hőmérséklete és a zsugorodás ellenőrzése érdekében, majd állítsa be a beömlőnyílás helyét és a tartási profilt.
2. folyamat rögzítése: állítsa be a fröccsöntési sebességet, a tartást, a hűtési időt és a forma hőmérséklet-szabályozási stratégiát, és készítsen megfelelő folyamatdokumentációt.
3. Tömeggyártás és ellenőrzés: biztosítsa a tételek konzisztenciáját SPC, online méretellenőrzés és megjelenés-ellenőrzés segítségével; ha a kulcsfontosságú paraméterek eltérnek, riasztást indítson és állítsa le a gyártósort ellenőrzés céljából.
4. utómunka és előszerelési ellenőrzés: sorjátlanítás és betét vagy rögzítőelem szerelés, majd funkcionális és szerelési ellenőrzés; szükség esetén felületkezelés vagy festés.
