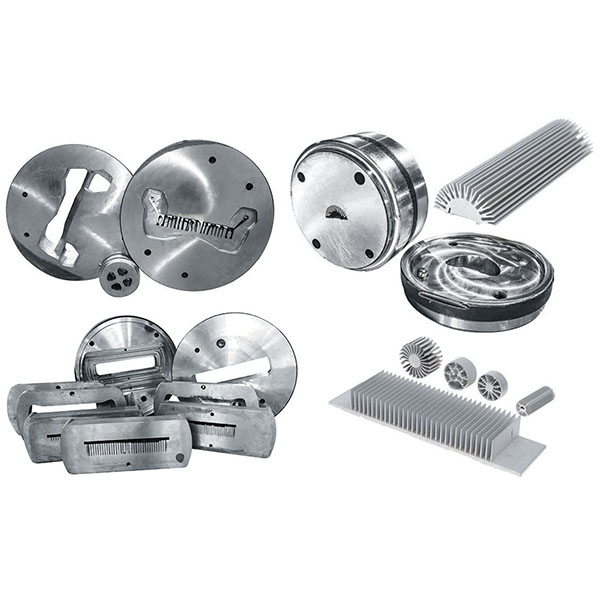

radiátorprofil-extrudáló szerszám hőelemek gyártásához

A radiátorprofil-extrudáló szerszám nagy kapacitású extrudálási környezetben stabilan képes precíz méretű, sima felületű és kiváló hővezető képességű radiátorprofilokat előállítani, jelentősen csökkentve ezzel a későbbi megmunkálási és összeszerelési költségeket.

Műszaki specifikációk:

1. Alkalmazható anyagok: alumínium (gyakori ötvözetek, mint például 6061, 6063, 6005 stb.) és alumíniumtartalmú kompozit anyagok.
2. Szerszám anyaga és kezelése: általában szerszámacél szerszámtestek, amelyek kritikus munkaterületei hőkezelésen és felületmegerősítésen (pl. nitridálás, bevonatolás vagy golyósodás) esnek át a kopásállóság és a tapadásgátló teljesítmény javítása érdekében.
3. Gyártási mód: folyamatos extrudálás, nyújtással, hűtéssel, vontatással és vágással kombinálva, automatizált vagy félig automatizált extrudálási gyártósorokhoz alkalmas.
4. Pontosság és tűréshatárok: a profil összetettségétől és az alumíniumötvözet jellemzőitől függően magas ismételhetőség érhető el a keresztmetszet méretének ellenőrzésében és a illeszkedési tűréshatárokban; a konkrét tűréshatárokat a rajzok és a folyamat feltételei alapján kell megerősíteni.
5. Élettartam és karbantartás: a szerszám élettartamát az alumíniumötvözet súrlódási tulajdonságai, a gyártási mennyiség és a karbantartás befolyásolja; a megfelelő üzemeltetés, tisztítás és rendszeres karbantartás segít meghosszabbítani az élettartamot és biztosítja a stabil gyártást.

Főbb jellemzők:

1. Optimalizált áramlási csatornák és üregek: kifejezetten az alumínium olvadék/szilárd állapotú áramlás és hűtési jellemzőihez tervezve, hogy csökkentsék a stagnálást és a belső feszültségeket, csökkentve a bordák deformálódásának és porózusságának kockázatát.
2. Pontos keresztmetszet-szabályozás: a nagy pontosságú szerszámperemek és üregmegmunkálás biztosítja a bordák távolságának, vastagságának és teljes magasságának geometriai pontosságát, javítva a hőátadás konzisztenciáját és az összeszerelés illeszkedését.
3. Magas kopásállóság és tapadásgátlás: a kritikus érintkezési felületek felületmegerősítő kezelésen esnek át, hogy hatékonyan csökkentsék az alumínium tapadását, a felületi érdességet és a korai kopást, csökkentve ezzel az állásidőt.
4. Moduláris kialakítás és karbantarthatóság: támogatja a betét típusú, szegmentált vagy cserélhető modulok kialakítását a bordák, bordák és más kopásnak kitett alkatrészek gyors javításához, valamint a szakaszok módosításához vagy frissítéséhez.
5. Precíziós megmunkálás és integráció: nagy pontosságú eljárásokkal, például CNC és EDM segítségével gyártják, szigorú összeszerelési és igazítási munkafolyamatokkal kombinálva, hogy biztosítsák a zökkenőmentes illeszkedést az extrudálási, vontatási és hűtési rendszerekhez.
6. Kapacitás és hőelvezetés figyelembevétele: a szerszámtervezés egyensúlyt teremt a hőteljesítmény és a gyártási stabilitás között, optimalizálva a hűtőcsatornák elrendezését a gyártási sebesség növelése és az energiafogyasztás csökkentése érdekében.

Alkalmazások:

1. Alumínium radiátorok és hőcserélők, HVAC radiátor magok és hőcserélő bordák.
2. Hőkezelő alkatrészek elektronikai és energiaellátó berendezésekhez, például radiátorprofilok, hűtőbordák és hővezető sínek.
3. Autóipari hűtőrendszer-alkatrészek, beleértve a vízhűtéses, olajhűtéses és HVAC radiátorlamellákat és vezetőprofilokat.
4. Hőelvezető profilok LED-ekhez és világítási alkalmazásokhoz, valamint teljesítményelektronikai hőelvezető szerkezetekhez.
5. Egyéb gyártási esetek, amelyek magas hővezető képességet és szigorú geometriai pontosságot igényelnek a radiátorprofilokhoz.
