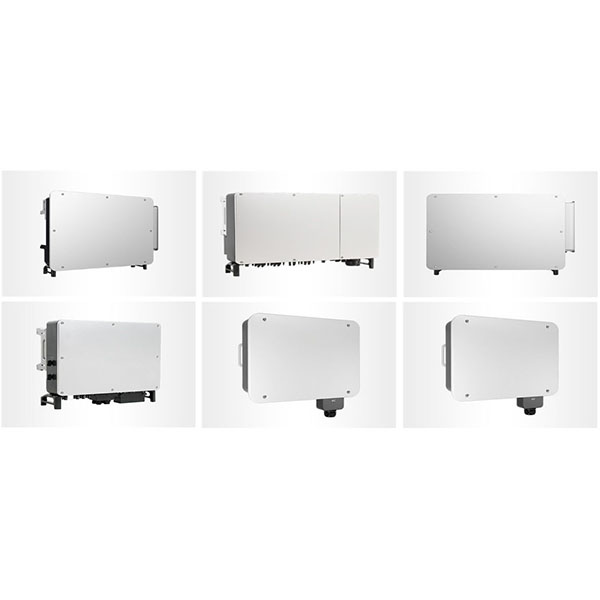

fémlemez inverterház EMI árnyékolással és szellőzőnyílásokkal

A fémlemez inverter házak egyensúlyt teremtenek az erősség, a hőkezelés és az elektromágneses kompatibilitás (EMC) között, és a vevő berendezésének elrendezése, a telepítési módszer és a funkcionális követelményeknek megfelelően szellőzőnyílásokkal, földelési pontokkal, rögzítő konzolokkal és kábelbevezetésekkel testreszabhatók. Széles körben használják ipari inverterekben, fotovoltaikus inverterekben, elektromos járművek töltőberendezéseiben, szünetmentes tápegységekben (UPS) és kapcsolódó területeken.

A fémlemez inverterházak tervezési és funkcionális szempontjai:

1. Hőtervezés: A szellőzőnyílások, örvénycsatornák, ventilátor rögzítési pontok és hűtőborda rögzítési pontok megfelelő elrendezése; természetes konvekció és kényszerlevegő-hűtés támogatása az inverter teljesítmény sűrűségének hőkezelési igényeinek kielégítése érdekében.
2. EMC és árnyékolás: Használjon folytonos érintkezési felületeket, vezető bevonatokat vagy vezető tömítéseket; tartalék földelőkapcsokat és árnyékoló válaszfalakat az elektromágneses interferencia (EMI) csökkentése és az EMC szabvány tesztelési követelményeinek teljesítése érdekében.
3. Kábelezési és rögzítési nyílások: Helyezzen el pontos kivágásokat és csavarlyukakat az alaplap (PCB), kondenzátorok, transzformátorok és sorkapcsok helyeinek megfelelően; biztosítson szerelésbarát kapcsokat, távtartókat és kábelcsatornákat az összeszerelés konzisztenciájának biztosítása érdekében.
4. Szerkezeti szilárdság és rezgésállóság: Tervezzen merevítő bordákat, teherhordó támasztékokat és rezgéscsillapító rögzítési pontokat a rezgő vagy mozgó használati környezetekhez, javítva a megbízhatóságot és védve a belső alkatrészeket.
5. Védelem és tömítés: Tervezzen tömítőhornyokat, gumitömítéseket és vízelvezető lyukakat a szükséges IP-besorolásnak megfelelően, hogy megfeleljen a por-, víz- és ipari környezetvédelmi követelményeknek.
6. Karbantarthatóság: Használjon eltávolítható oldalsó paneleket, gyorsan leszerelhető paneleket vagy moduláris szerkezeteket, hogy megkönnyítse a helyszíni karbantartást, a ventilátor cserét és az alkatrészek frissítését.

Gyártási folyamatok és képességek:

1. Vágás és furatok készítése: Lézervágás, plazmavágás, lyukasztás és CNC marás alkalmazásával nagy pontosságú kontúrvágás és furatok készítése.
2. Hajlítás és formázás: CNC présgépek (Press Brake) végzik a doboz hajlítását, a karima formázását és az illesztési élek kezelését, hogy biztosítsák a hajlítási szögeket és a pozicionálási pontosságot.
3. Hegesztés és összeszerelés: Ponthegesztés, MIG, TIG hegesztés, csavaros csatlakozások és szegecselés kombinálva speciális rögzítésekkel a doboz szilárdságának és az összeszerelés pontosságának elérése érdekében.
4. Felületkezelés: A szemcseszórással, foszfátozással, porfestéssel, festéssel, elektroforézissel vagy eloxálással (alumínium esetében) javítjuk az időjárásállóságot és a megjelenés egységességét.
5. Befejezés és összeszerelés: Fúrás, menetes furatok készítése, sorjátlanítás, hajlítás utáni átalakítás és működési tesztelés támogatja a tartozékok felszerelését és a teljes készlet szállítását.

Alkalmazási területek:

Alkalmas ipari inverterekhez, hálózati és hálózaton kívüli fotovoltaikus inverterekhez, elektromos járművekhez és töltőberendezésekhez, UPS tápegységekhez, szélvezérlő házakhoz, energiatároló rendszerekhez és különböző teljesítményelektronikai eszközök házaihoz.
