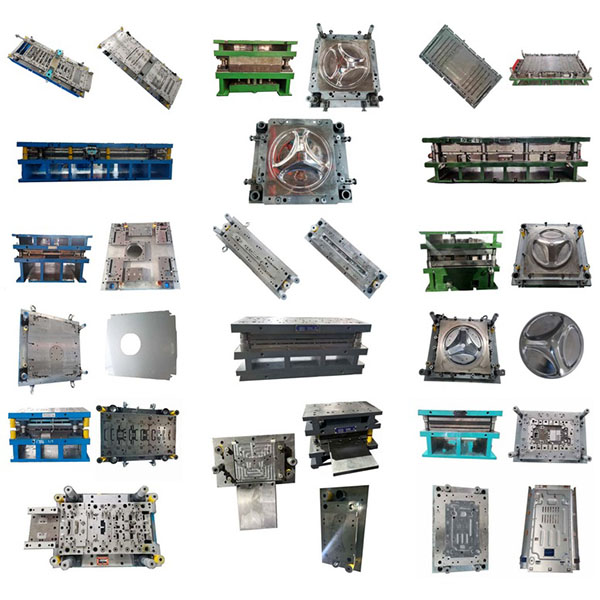

fémlemez-préselő szerszámok gyártásához

A fémlemez sajtolószerszámokat présgépekkel együtt használják, hogy nagy hatékonyságú, tömeggyártási körülmények között következetesen reprodukálják az alkatrészek alakját és méreteit. Széles körben használják fémlemez alkatrészek, például házak, konzolok, panelek és szerkezeti alkatrészek tömeggyártásához.

Felépítés és anyagok:

1. üregek és magok: precíziós megmunkálásúak és hőkezelt, nagy felületi keménységgel és jó kopásállósággal rendelkeznek, ami hosszú élettartamot és stabil alakú méreteket biztosít.
2. Szerszámkeret és szerszámalap: nagy szilárdságú ötvözött acélból vagy edzett szerkezeti acélból készülnek, hogy biztosítsák az összeszerelés merevségét és a deformációval szembeni ellenállást.
3. Vezető rendszer: precíziós vezetőoszlopok, vezetőperselyek vagy görgős vezetőszerelvények, amelyek biztosítják a pontos pozicionálást és az alsó és felső szerszámok közötti ismételhetőséget.
4. rugóelemek, ütközők és anyag-toló mechanizmusok: rugókkal, csúszkákkal, lehúzó lemezekkel, hulladék-kivetővel és más funkcionális alkatrészekkel felszerelve, az alkatrész szerkezetének megfelelően.
5. felületkezelés: a kritikus formázási felületeket tükörfényesre csiszolják vagy nitridálással vagy nitrokarburálással kezelik, hogy javítsák a kopásállóságot és a tapadásgátló tulajdonságokat.
6. gyakori anyagok: öntőformákhoz használt acélok, például h13, s136, 42crmo, skd11; a szerszámkeretekhez általában q235 vagy 45# acélt használnak.

Fő funkciók és folyamatok:

1. kivágás: nagy pontosságú nyersdarabok vágása.
2. hajlítás: a hajlítási szögek és hajlítási sugarak szabályozása.
3. mélyhúzás: mélyhúzott alkatrészek gyártása, például csésze- és doboz alakú alkatrészek.
4. peremezés, formázás és alakítás: komplex háromdimenziós geometriák megvalósítása.
5. progresszív és összetett szerszámtervezés: egylépéses kivágás vagy többlépéses folyamatos feldolgozás a termelékenység és az állandóság javítása érdekében.
6. automatizálhatóság: kompatibilis adagolókkal, automatikus be- és kirakó rendszerekkel, robotizált kezeléssel és egyéb automatizálási berendezésekkel.

jellemző alkalmazások:

1. autókarosszéria- és alvázalkatrészek (ajtópanelek, konzolok, belső burkolatok).
2. háztartási készülékek burkolatai és szerkezeti alkatrészei (hűtőszekrények, mosógépek, légkondicionáló panelek).
3. elektronikai és távközlési berendezések burkolatai, keretei és tartóelemei.
4. ipari berendezések és hardver alkatrészek (elektromos szekrénypanelek, csatlakozók, konzolok).
5. nem szabványos fémlemezek precíziós műszerekhez és orvosi eszközökhöz.
