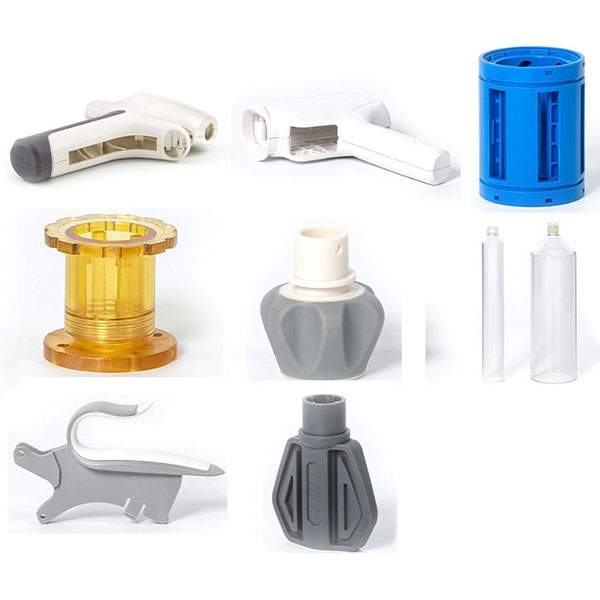

hőre lágyuló műanyag fröccsöntött alkatrészek orvostechnikai eszközökhöz

A gyógyászati eszközökhöz használt hőre lágyuló fröccsöntött alkatrészek precíziós alkatrészek, amelyeket hőre lágyuló műszaki műanyagok fröccsöntésével állítanak elő, és széles körben használják gyógyászati eszközök házában, szerkezeti alkatrészekben, vezető alkatrészekben, patentokban, csatlakozókban, eldobható fogyóeszközökben és újrafelhasználható gyógyászati szerelvényekben.

Jellemző alkalmazások:

1. Orvostechnikai eszközök burkolatai és paneljei: például monitorok, analizátorok és kézi eszközök burkolatai és szerkezeti alkatrészei.
2. Folyadékcsatlakozók és szelepek: interfész alkatrészek és szelepülések infúzióhoz, gyógyszeradagoláshoz és csőcsatlakozásokhoz.
3. Eldobható vagy újrafelhasználható fogyóeszközök: például mintavevő kiegészítők, reagensállványok és katéterrögzítő eszközök (az anyagkövetelményektől függően).
4. Belső konzolok és pozicionáló alkatrészek: műanyag nyílások és tartószerkezetek, amelyeket PCB-k, érzékelők vagy optikai alkatrészek elhelyezésére használnak.
5. Sebészeti eszközök nem kritikus teherviselő alkatrészei: például fogantyúk, hüvelyek, gombok és működtető mechanizmusok (az anyagválasztásnak meg kell felelnie a sterilitási és kémiai ellenállási követelményeknek).

A hőre lágyuló fröccsöntött alkatrészek általános anyagai és jellemzői:

1. Orvosi minőségű polipropilén (PP): jó kémiai stabilitás, kémiai ellenállás, hőhegeszthető vagy hegeszthető.
2. Orvosi minőségű polikarbonát (PC): ütésálló és nagyon átlátszó, alkalmas átlátszó ablakokhoz és szerkezeti alkatrészekhez.
3. Orvosi minőségű poliamid (PA, nejlon): kopásálló és fáradásálló, teherhordó vagy csúszó illesztésű alkatrészekhez alkalmas (figyelembe kell venni a nedvesség felszívódásának hatását a méretekre).
4. Orvosi minőségű poliimid-módosított anyagok és POM (polioximetilén): nagy merevséget és alacsony súrlódást igénylő alkatrészekhez használatos.
5. Orvosi minőségű PPSU, PEEK és egyéb csúcskategóriás műszaki műanyagok: újrafelhasználható eszközökhöz használják, amelyek magas hőmérsékletű sterilizálásnak vagy zord környezeti feltételeknek vannak kitéve.
6. Az anyagok kiválasztásakor átfogóan vegye figyelembe a biokompatibilitást, a sterilizálási módszereket (autokláv, etilén-oxid, gamma-sugárzás stb.), a kémiai ellenállást és a mechanikai tulajdonságokat.

Tervezési szempontok és műszaki megfontolások:

1. Méreti tűrések és illeszkedő felületek: határozza meg a kritikus méreteket és illeszkedési tűréseket, és szükség esetén adja meg az illeszkedési osztályokat és a felületi érdességet.
2. Vékonyfalú és áramlási tervezés: a falvastagságot ésszerűen ossza el, hogy elkerülje a túl vékony vagy túl vastag területeket, amelyek deformálódást, rövid lövést vagy égést okozhatnak.
3. Feszültség és bordák elrendezése: bordák, letörések és lekerekítések használatával csökkentse a feszültségkoncentrációt és javítsa a merevséget.
4. Kivétel és kilökés tervezése: vegye figyelembe a dőlésszögeket, a kilökőcsapok helyét és a kilökés sorrendjét a precíziós jellemzők és felületek védelme érdekében.
5. Utómunkálatok és másodlagos összeszerelési helyek: tartson fenn helyeket csapok hozzáadásához, hőszegecseléshez vagy ultrahangos hegesztéshez, hogy megkönnyítse a későbbi összeszerelést.
6. Tisztíthatóság és sterilizálási folyamat alkalmazkodás: sterilizálható alkatrészek esetén vegye figyelembe az anyagok magas hőmérséklet/sugárzás elleni ellenállását, és tervezzen könnyen tisztítható geometriákat.
7. Anyagzsugorodás és vetemedés kompenzálása: állítsa be a formaméret-kompenzációt az anyagminőségnek megfelelően, és ellenőrizze azt formázási elemzéssel.

Fröccsöntési folyamat és gyártási folyamat:

1. Anyagátvétel és szárítás: higroszkópos anyagokat (pl. PA) szigorúan szárítson meg, és rögzítse a tételeket a méretstabilitás biztosítása érdekében.
2. A forma előkészítése és próbaöntés: végezzen próbaöntést, állítsa be a beömlőnyílást, a tartási és hűtési paramétereket, és optimalizálja a hozamot és a méretbeli konzisztenciát.
3. Fröccsöntés: szabályozza a fröccsöntési sebességet, a tartási nyomást, a forma hőmérsékletét és a hűtési időt a folyamat előírásainak megfelelően.
4. Utómunka és másodlagos megmunkálás: vágás, ultrahangos/hőlemezes hegesztés, szegecselés, összeszerelés vagy felületi bevonat (ha megengedett).
5. Tisztítás és sterilizálás (ha alkalmazható): tisztítás, szárítás és csomagolás előtti sterilizálás elvégzése az ügyfél követelményeinek megfelelően.
6. Késztermék-ellenőrzés és -kiadás: végezzen megjelenés-, működés-, tömítés- és méretellenőrzést, és készítsen ellenőrzési jegyzőkönyveket és tételnyomonkövethetőségi információkat.
