Kerámia hengerbélések CNC megmunkálása a pontosság érdekében

Speciális szerszámgépekkel, gyémántszerszámokkal és kiforrott eljárásokkal precíz belső furatformázást, alacsony súrlódási együtthatókat és tartós kopás- és korrózióállóságot érünk el, amelyek a kerámiaanyagok nagy keménységéhez és törékenységéhez igazodnak, így azok motorokhoz, szivattyúkhoz, kompresszorokhoz és különböző magas hőmérsékletű, nagy kopású vagy korrozív folyadékokhoz alkalmasak.

Berendezések és szerszámok:

1. Gépek és merevség: Nagy merevségű háromtengelyes és öttengelyes CNC marógépekkel, CNC esztergákkal, precíziós külső hengeres köszörűkkel, belső furatköszörűkkel, csiszológépekkel és speciális mikromegmunkáló berendezésekkel rendelkezünk, hogy megfeleljünk a furatpozicionálás, koncentrikusság és hengeresség nagy pontosságú követelményeinek.
2. Szerszámok és fogyóeszközök: Gyémánt belső furat esztergáló szerszámok, gyémánt marószerszámok, gyémánt csiszolókorongok, ultra kemény bevonatú szerszámok és finomcsiszoló fogyóeszközök használatával optimalizáljuk a szerszámok geometriáját és a kerámiák vágási/csiszolási paramétereit, hogy csökkentsük a forgácsolás, repedés és hőkárosodás kockázatát.
3. Kiegészítő berendezések: Nagy pontosságú orsók, ultra-nagynyomású hűtő- és részecskeszűrő rendszerek, rezgéscsillapító eszközök és speciális befogó szerelvények (tüskék, hüvelyek, rugalmas rögzítő eszközök) a megmunkálás stabilitásának és a felület integritásának biztosítása érdekében.

A kerámia hengerbélések CNC megmunkálásának főbb módszerei:

1. Precíziós esztergálás/marás és belső fúrás: A bélésfuratok nagyolásához és félig simításához használják, hogy biztosítsák a rész referencia- és koncentrikus pozicionálását.
2. Belső furatcsiszolás és honolás: Gyémántcsiszolás és finom honolás alkalmazásával a célzott radiális tűréshatárok és alacsony felületi érdesség elérése érdekében.
3. Ultrahangos rezgéses megmunkálás (USM) és gyémántcsiszolás: Csökkenti a vágási erőket és gátolja a repedések terjedését, vékonyfalú vagy nagyon törékeny bélésszerkezetekhez alkalmas.
4. EDM és mikromegmunkálás: komplex rögzítési pontok vagy nehezen megmunkálható elemek helyi formázására és vágására használják.
5. Polírozás és kémiai-mechanikai polírozás (CMP): tükörminőségű vagy rendkívül alacsony érdességű tömítő érintkezési felületek és csúszó illesztések elérése érdekében alkalmazzák, csökkentve a súrlódást és meghosszabbítva az élettartamot.

Hűtés, forgácskivitel és rögzítés:

1. Hűtési stratégiák: Szabályozott hűtést és szűrt kenőanyagokat használjon a hőterhelést és méreteltérést okozó helyi hőmérséklet-emelkedés elkerülésére; szükség esetén alkalmazzon hűtőkeringetést és hőmérséklet-szabályozott rögzítéseket.
2. Forgácskivitel és tisztítás: Optimalizálja a szerszámpályákat és a forgácskivitel csatornákat, ultrahangos és nagynyomású tisztítással, levegővel való lefúvással és vákuumos forgácskivitelrel kombinálva, hogy megakadályozza a részecskék beágyazódását a furatfelületekbe, ami befolyásolhatja a tömítést és a kopást.
3. Rögzítési megoldások: Egyedi tüskék, koncentrikus rögzítő szerelvények, rugalmas támaszok és többpontos támasztószerkezetek a stabilitás biztosítása és a vékonyfalú alkatrészek deformációjának megelőzése érdekében a megmunkálás során.

Megmunkálható anyagok és tipikus alkalmazások kerámia hengerbélések CNC megmunkálásához:

1. Tipikus anyagok: sűrű alumínium-oxid (Al2O3), szilícium-nitrid (Si3N4), szilícium-karbid (SiC), alumínium-nitrid (AlN) és funkcionális kerámia kompozit anyagok.

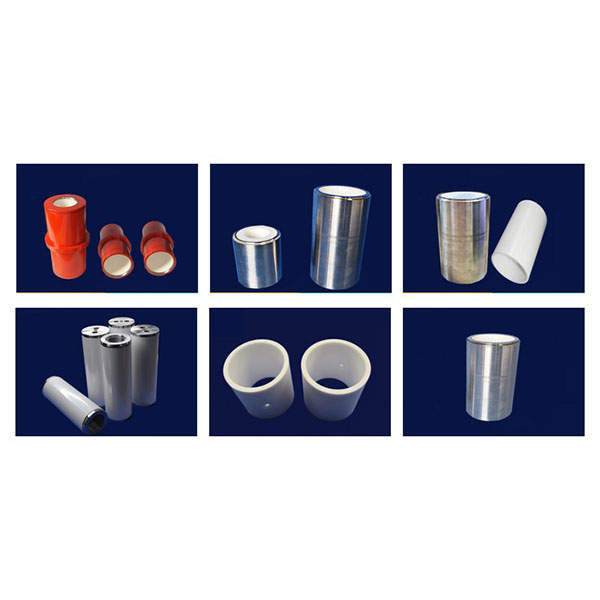

2. Tipikus alkalmazások: Csúszócsapágybetétek, kopás- és korrózióálló hüvelyek, hengerbetétek adagoló és kompressziós berendezésekhez, valamint nagy kopásnak kitett tömítő alkatrészek félvezető vagy vegyipari berendezésekhez.
